產品信息

奈圖爾 | NTOOLER? nLinkReportView網絡測試管理軟件，管理、查看、打印網絡測試報告 ！

   nLinkReportView 功能亮點

  · 客戶端軟件 -- ReportView主要做為nLink-830網絡測試儀的配套客戶端軟件；

  · 測試數據存儲 -- 網絡測試數據存儲于nLink-830網絡測試儀底部的Micro-SD（TF）卡；

  · 測試數據項目 -- 電纜診斷、線速包測試、阻抗測試、端口測試、POE測試、設備發現、互聯網訪問、線序測試等；

  · 測試數據讀取 -- 通過安裝有ReportView的PC端usb接口及數據線纜，連接nLink-830網絡測試儀讀取數據；

  · 測試數據管理 -- nLink-830自動（或手動）創建/刪除數據目錄，ReportView根據數據生成報告文件查看/管理；

  · 報告導出和打印 -- ReportView可導出電子版網絡測試報告，或通過PC連接的打印機輸出紙質網絡測試報告；

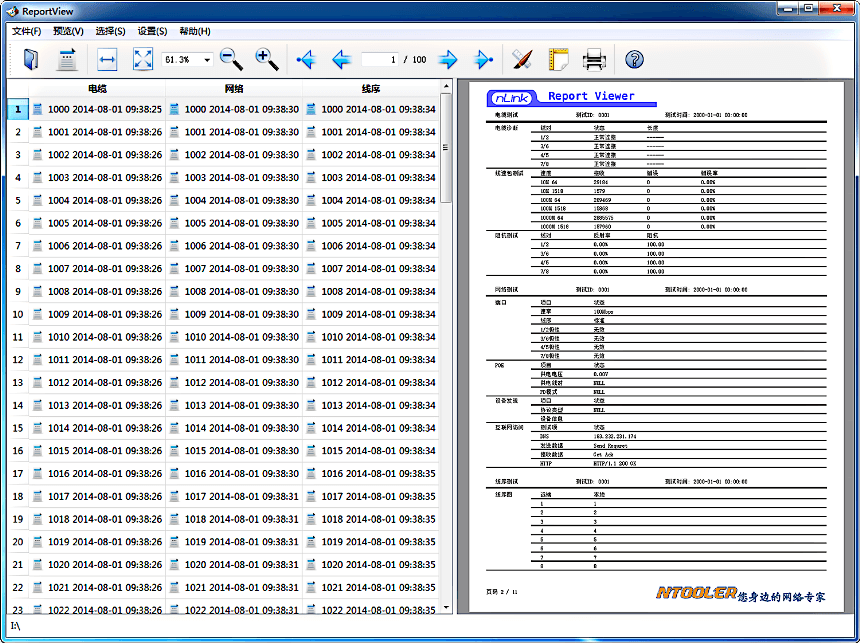

   nLinkReportView 軟件界面

   nLinkReportView 主界面功能區

主界面功能區 - 概述

  · 菜單欄 -- 包含文件、預覽、選擇、設置、幫助等軟件管理菜單；

  · 工具欄 -- 包含縮放、翻頁、打印等軟件工具；

  · 測試數據條目窗口 -- 包含時間信息的電纜、網絡、線序等網絡相關測試數據條目；

  · 測試報告預覽窗口 -- 對應數據條目詳細的電纜、網絡、線序等測試數據，已測試報告形式體現；

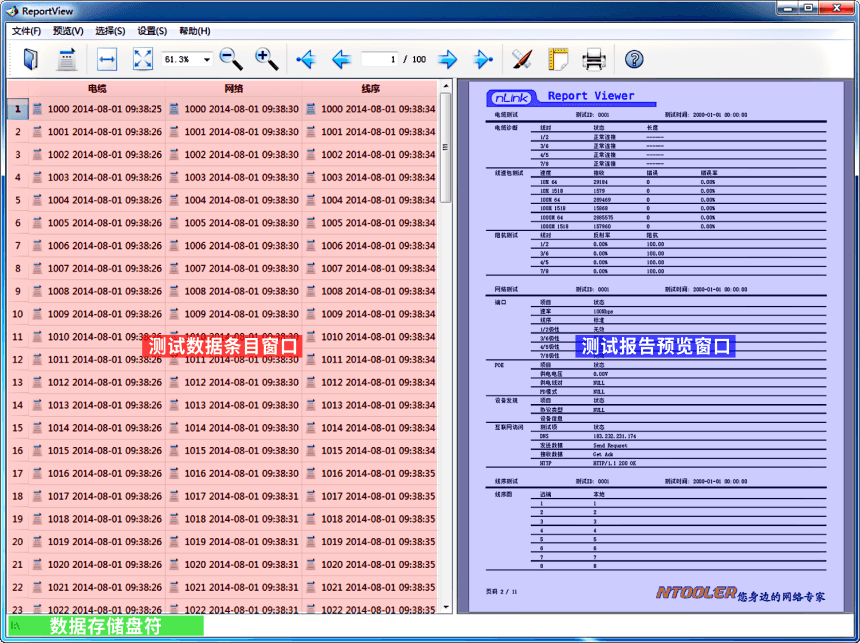

主界面功能區 - 圖解

   nLinkReportView 數據條目狀態

數據條目狀態 - 概述

  · 每項數據條目名稱，均由測試ID（4位）和測試時間組成；

  · 通過每項條目的背景色，可以判斷測試數據是否可用；

  · 背景色釋義：白色為測試數據正常 / 灰色為無測試數據 / 黃色為測試文件格式出錯 / 紅色為測試數據失敗或者出錯；

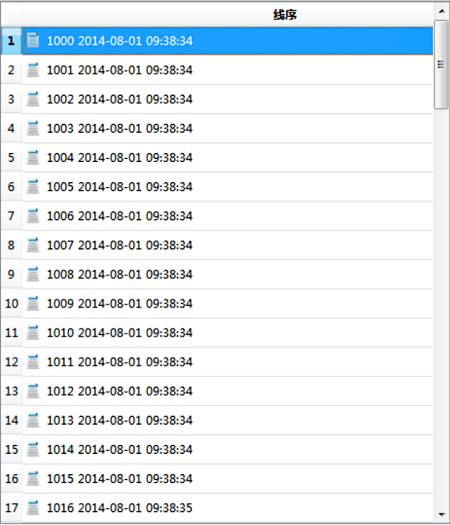

數據條目狀態 - 行模式圖解

數據條目狀態 - 列模式圖解

   nLinkReportView 網絡測試報告

網絡測試報告 - 概述

  · 報告項目 -- 包含電纜診斷、線速包測試、阻抗測試、端口測試、POE測試、設備發現、互聯網訪問、線序測試等；

  · 數據內容 -- 包含線對長度/狀態，線纜數據負載壓力，反射率/阻抗，PoE模式/線對/電壓，網絡設備配置/固件信息等；

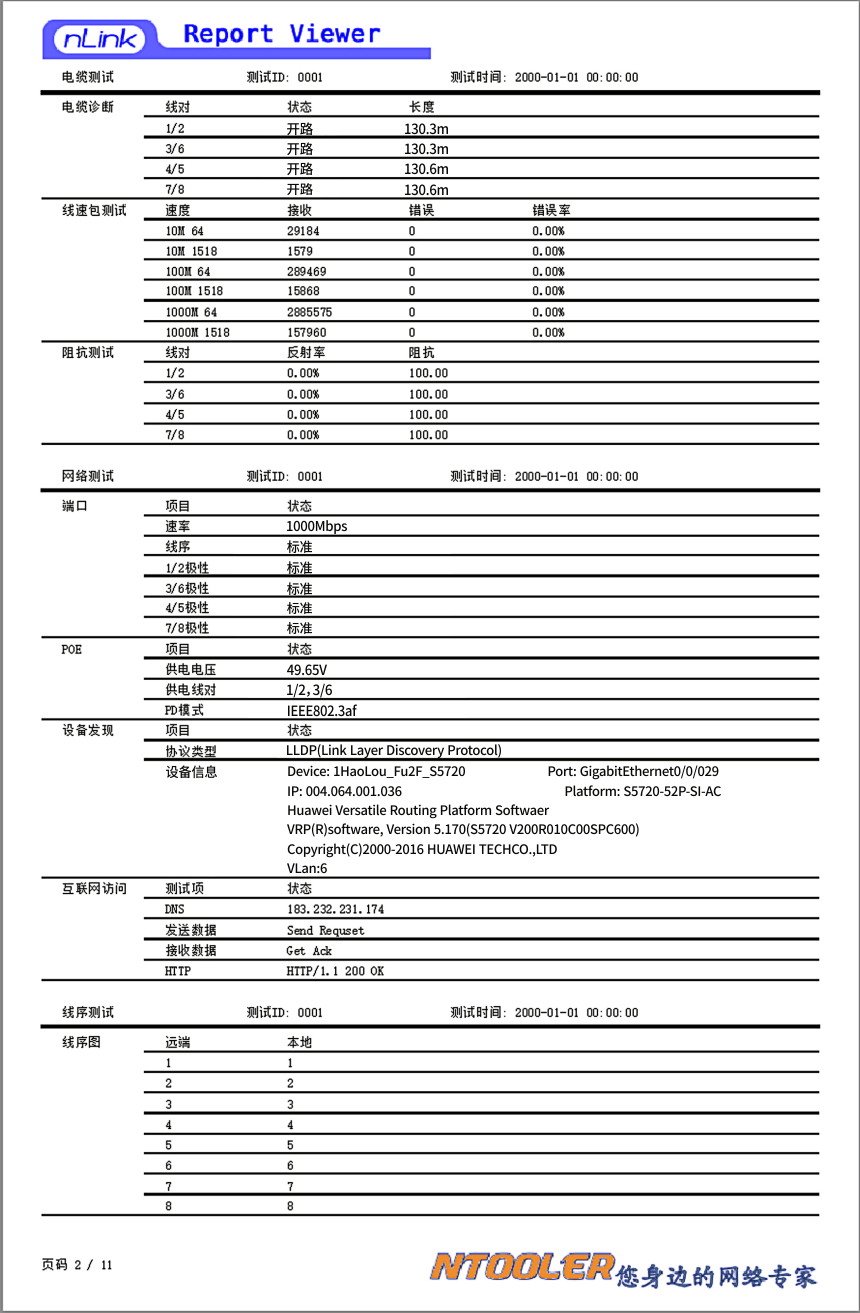

網絡測試報告 - 圖解
